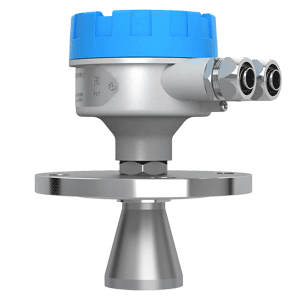

Радарный уровнемер ЭЛЕМЕР-УР-31

Уровнемеры радарные ЭЛЕМЕР-УР-31 применяются в системах АСУ ТП в тех случаях, когда необходимо точное и бесконтактное измерение уровня жидких, сыпучих и кусковых сред, в резервуарах, емкостях и открытых каналах, а также емкостях находящихся под давлением. Радарные уровнемеры предназначены для работы в нефтеперерабатывающей, пищевой, химической, атомной и других отраслях промышленности. Различные исполнения антенн уровнемера позволяют подобрать наилучший вариант для корректного монтажа, исходя из конструктивных особенностей различных резервуаров.

  • Описание
  • Характеристики

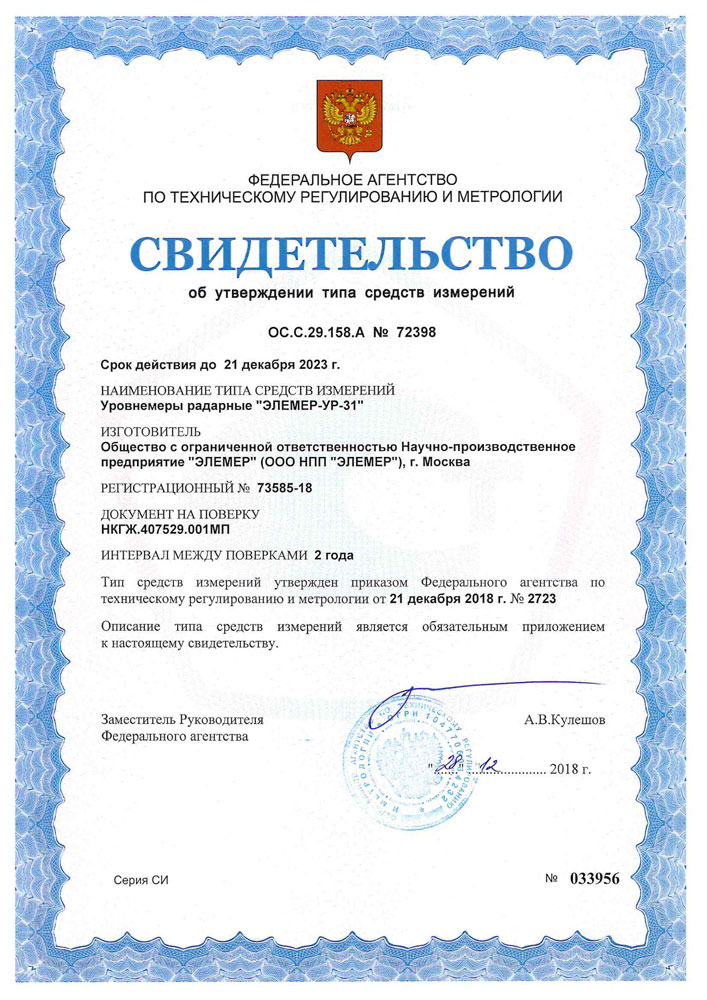

  • Документация и сертификаты
  • Купить
  • Доставка

Принцип действия

Принцип действия уровнемера ЭЛЕМЕР-УР-31 основан на измерении разницы частот радиосигнала излученного радаром и отраженного от поверхности контролируемой среды. В результате обработки сигнала электронным блоком формируются цифровой и токовый выходные сигналы, пропорциональные текущему значению измеряемого уровня.

Функциональные особенности

  • измерение и преобразование уровня жидких, сыпучих и кусковых сред;
  • варианты исполнения: общепромышленное, Exd;
  • выходные сигналы: 4…20 мА, MODBUS RTU;
  • возможность перенастройки диапазона измерения;
  • степень защиты от пыли и влаги — IP67.

Основные характеристики

Варианты исполнения:

  • Общепромышленное;
  • Exd (1 Eх d IIС T5 Gb Х);

Максимальное давление контролируемой среды — 1,6 Мпа;
Диапазон температуры контролируемой среды — –40…+90 °С;
Диапазон измерения уровня — 500…20 000 мм;
Предел допускаемой абсолютной погрешности измерения — ± 3 мм;
Монтажные размеры антенн:

  • Ду 50; Ду 100; Ду 150 (внутренний монтаж);
  • Ду 50; Ду 100 (наружный монтаж);

Напряжение питания — =24 В;
Выходные сигналы: 4…20 мА, Modbus RTU;
Климатическое исполнение — –40…+70 °С;
Степень защиты от пыли и влаги — IP67;
Электромагнитная совместимость (ЭМС) — III-A.



Тип прибора ЭЛЕМЕР-УР-31
Модификация М1 М2 М3 М4 М5
Внешний вид ЭЛЕМЕР-УР-31 ЭЛЕМЕР-УР-31 ЭЛЕМЕР-УР-31 ЭЛЕМЕР-УР-31 ЭЛЕМЕР-УР-31
Тип уровнемера Радарный бесконтактный
Варианты исполнения общепром., Exd
Контролируемая среда Жидкость / сыпучие материалы
Диапазон измерения, мм 500…20000
Предельное давление контролируемой среды до 1,6 МПа
Диапазон температуры контролируемой среды –40…+60 °C –40…+90 °C
Напряжение питания =24 В
Выходной сигнал 4…20 мА, Modbus RTU
Варианты индикации
Предел допускаемой абсолютной погрешности измерения ±3 мм
Диапазон температуры окружающей среды –40…+70 °C
Присоединение к процессу фланцевое, DN50/DN100/DN150, тип 01, исполнение B (соединительный выступ) по ГОСТ 33259-2015

Для определения стоимости оборудования, комплектности и сроков поставки, пожалуйста, скачайте опросный лист, заполните его и прикрепите к форме заявки.

Специалисты отдела продаж ответят на Ваш запрос в течении одного рабочего дня.

Запрос цены

Доставка приборов в г. Менделеевск

Выберите удобный для Вас вариант доставки товара Радарный уровнемер ЭЛЕМЕР-УР-31 в г. Менделеевск и сообщите нашему менеджеру.

Транспортная компания
Мы организуем доставку приборов до областного центра либо до ближайшего пункта выдачи транспортной компанией «Деловые линии» в г. Менделеевск. Стоимость доставки осуществляется согласно тарифам ТК «Деловые линии».

Курьерская доставка
По вашему желанию, мы доставим приборы до двери. Доставка в г. Менделеевск осуществляется курьерскими службами Даймэкс и СДЭК. Курьерская доставка производится за счет покупателя. Стоимость доставки согласно тарифам курьерских служб.

Самовывоз
Вы можете самостоятельно забрать товар. Отгрузка продукции осуществляется самовывозом с нашего склада в г. Уфа.
