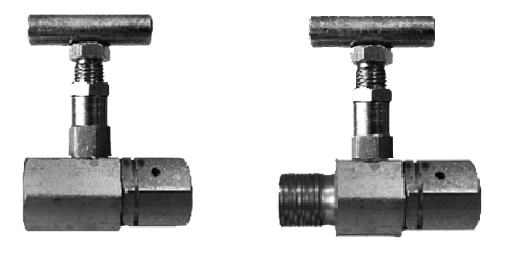

Муфта,Цапка-Ст.Муфта 67 бк

  • Характеристики
  • Документация и сертификаты
  • Купить
  • Доставка
67 серия
Технические характеристики
Наименование Материал корпуса Ду, (mm) d ном. (mm) Ру (МПа) Присоединение ВХОД Присоединение  ВЫХОД Длина L (mm.) Высота Н (mm.) Масса m(кг.)
Вид Rc G NPT M Вид Rc G NPT M
15с(лс,нж)67бк ст.20,
ст.09Г2С, ст.12Х18Н10Т
15 5 16 25 40 М 1/2" 1/2" 1/2" 20х1,5 СМ 1/2" 1/2" 1/2" 20х1,5 88 95 0,8
16 25 40 М 1/2" 1/2" 1/2" 22х1,5 СМ 1/2" 1/2" 1/2" 22х1,5 88 95 0,8
16 25 40 Ц 1/2" 1/2" 1/2" 20х1,6 СМ 1/2" 1/2" 1/2" 20х1,6 88 95 0,8
16 25 40 Ц 1/2" 1/2" 1/2" 22х1,5 СМ 1/2" 1/2" 1/2" 22х1,5 88 95 0,8



67 серия
Описание 15с67бк 15лс67бк 15нж67бк
1-Ручка с установочным винтом ст.20 ст.20 ст.20
2-Штуцер уплотнения ст.09г2с ст.12Х18Н10Т
3-Втулка ст.35
4-Зажимная гайка ст.35 ст.09г2с ст.12Х18Н10Т
5-Шток-игла ст.40Х13 ст.12Х18Н10Т
6-Штуцер с уплотнением ст.20, ст35 ст.09г2с ст.12Х18Н10Т
7-Уплотнительное кольцо Медь
8-Корпус ст.20, ст35 ст.09г2с ст.12Х18Н10Т
Тип присоединения Муфта/Ст.Муфта, Цапка/Ст.Муфта
Герметичность класс А по ГОСТ Р54808-2011
Условный проход Ду (mm) 6мм; 10мм; 15мм; 20мм; 25мм.
Номинальное давление Ру (Мпа) 16,0Мпа; 25,0Мпа; 40,0Мпа.
Проходное сечение (mm) 5мм
Рабочие среды Вода, пар, жидкие и газообразные нефтепродукты Вода, пар, жидкие и газообразные нефтепродукты Вода,пар,жидкие и газообразные нефтепродукты,кислоты. шелочи.
Температура окружающей среды  от -40 до +45 от -60 до +45 от -60 до +60
Климатическое исполнение   (У1)  (ХЛ)  (УХЛ)
Температура рабочей среды от -40 до +200  от -60 до +400  от -60 до +425
Обслуживание
Полный ресурс (циклов) 2000
Полный срок службы (лет) 10
*В конструкцию могут вноситься изменения
